FV SERIES

FV SERIES

慮過、脱水、ケーキ乾燥、洗浄の工程が1台でくり返し自動処理出来る。

ポンプのフィード圧力により、加圧濾過を所定の圧力に達するまで行った後に圧縮空気または窒素ガスで加圧(0.19MPa以下)しながら脱液工程に入ります。脱液終了後に濾板を反転する事によりケーキの剥離工程に入ります。

※マウスを乗せると拡大画像が見られます

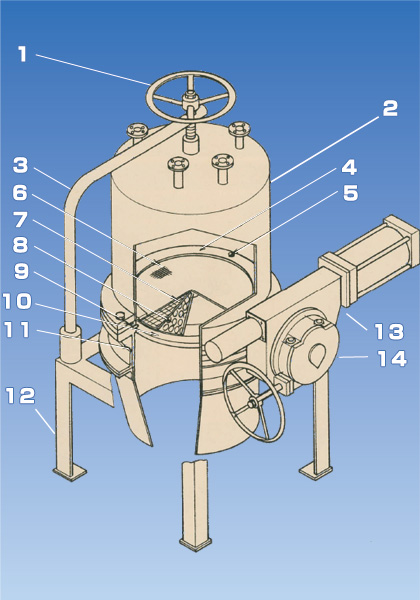

  1. ハンドル車
  2. 加圧容器
  3. タンク吊上柱
  4. 金網押さえリング
  5. 止メボルト
  6. スクリーン
  7. 金網
  8. パンチングプレート
  9. シートパッキン
  10. 弁体
  11. 弁箱
  12. 架台
  13. 弁開閉シリンダー
  14. 手動操作機(オプション)

● 基本仕様

設計圧力 MAX 0.3MPa(該当法規無型)
設計温度 MAX 120℃
濾過精度 0.1micro~900micro
使用フィルター 金網、各種濾布、プレコート濾過
使用電源 AC100V/200V 50/60Hz
自動制御盤、制御機器 屋内非防爆型
操作方式 全自動、手動
操作空気圧力 0.4MPa以上

● 使用材質

接液部 SUS304、SUS316、SUS316L
パッキン NBR、EPDM、VITON、PTFE
